設備工事会社の見積業務で、大きな負担になりやすい仕事の一つが「図面の拾い出し」です。

電気工事なら照明器具やコンセント、配線、盤、弱電設備などを確認します。空調工事なら室内機・室外機だけでなく、冷媒配管やドレン、ダクト、付属品まで見なければなりません。給排水工事では衛生器具、配管、バルブ、継手、保温、支持材など、多くの項目を確認する必要があります。

しかも、単純に図面上の記号を数えれば終わりではありません。平面図だけでは分からず、詳細図や系統図、機器表、仕様書、特記仕様まで確認しなければならない案件もあります。

そのため、「拾いは○○さんしかできない」「見積案件が重なると提出まで時間がかかる」「急いで拾った案件ほど後から漏れが見つかる」という状態になりやすいのです。

そこで注目されるのが、AIを使った図面の拾い出しです。ただし、従業員30名以下程度の電気・空調・給排水工事会社が、最初から高額なAI拾い出し専用ツールを導入する必要があるとは限りません。

「拾いそのものをAIに丸投げする」のではなく、「人が行った拾いをAIに検算させる」ことから始めるのが現実的です。

生成AIを「積算の責任者」と考えると危険ですが、「PCに強い新入社員」と考えると使いどころが見えてきます。AIに任せるのは、探す・一覧にする・比較する・突き合わせる・違いを指摘するといった「お膳立て」です。最終的な数量、金額、施工条件、現場の納まりは人が判断します。

この記事では、現在使っているExcelや見積ソフトを大きく変えずに、図面の拾い出しへ生成AIを取り入れる考え方を、電気・空調・給排水の設備工事会社向けに具体的に解説します。

結論｜AIに拾いを丸投げせず「検算・抜け漏れ・条件突合」を任せる

AIは積算担当者ではなく「PCに強い新入社員」

図面の拾い出しにAIを使う場合、最初から「この図面を全部読んで、正しい数量を出して」と任せる方法はおすすめできません。設備工事の拾い出しには、図面だけでは判断できない情報が多いからです。

例えば、図面上には照明器具が20台描かれていても、それだけで見積数量が確定するとは限りません。仕様書に追加条件があるかもしれません。別紙の機器表に仕様が書かれているかもしれません。改修工事であれば、既設撤去が含まれる場合もあります。

空調工事なら、機器台数が分かっても、配管経路や施工場所によって必要材料や人工は変わります。給排水工事でも、衛生器具の台数と実際に必要な配管数量は別問題です。

生成AIの実用的な使い方は、正解を決めさせることではなく、確認漏れを見つけさせることです。AIを社内の人材に例えるなら、何でも分かるベテラン積算担当者ではなく、資料を読むのが速く表の比較も得意な「PCに強い新入社員」です。

「この仕様書から照明設備に関係する条件を抜き出して」「この拾い表にある器具と図面上の器具候補を比べて」「数量が一致していない項目だけ一覧にして」「図面にはあるが拾い表にない可能性がある項目を出して」といった仕事はAIに任せやすい領域です。

「自動拾い」より先に「AI検算」から始める

中小の設備工事会社がAI導入で失敗しやすいのは、最初から100％自動化しようとすることです。実際には、拾い作業の全部を自動化できなくても十分に価値があります。

従来は、担当者が拾い、もう一度図面を見て、数量を確認し、仕様書を見直し、見積へ転記するという流れになりがちです。このうち「もう一度全部見る」作業を「AIから指摘された箇所だけ重点的に見る」形に変えられれば、確認作業は大きく変わります。

AI導入の第一歩は、自動拾いではなく、確認範囲を狭くすることと考えると分かりやすいでしょう。

最終数量・金額・施工判断は人が決める

設備工事の積算は、最終的に会社の受注金額や利益へ直結します。最終数量、使用部材、単価、歩掛、施工方法、現場条件、安全上の判断、法令や仕様への適合は人が確認します。

AIは「正解を出す機械」ではなく、人が正しく判断するための材料を整える道具として使うことが重要です。

なぜ図面の拾い出しは担当者1人に属人化するのか

図面を数えるだけの仕事ではない

「拾い出しができる社員を増やしたい」と考えても、なかなか増やせない会社は少なくありません。理由は、拾い出しが単純な数量カウントではないからです。

電気工事の積算で照明器具を拾う場合でも、担当者は図面の凡例、器具記号、機器表、回路、系統、特記仕様、施工範囲、支給品か自社手配か、改修か新設かなどを無意識に見ています。

空調工事でも、室内機が10台あるからといって10台と入力して終わりではありません。冷媒配管、ドレン、電源、リモコン、ダクト、架台、防振、保温など、関連して確認しなければならない項目があります。給排水設備も、器具数だけでは実際の見積は完成しません。

つまり拾い出しとは、図面に描かれた情報を数える作業ではなく、複数の情報を頭の中で関連付ける作業なのです。

仕様書の条件を頭の中で補っている

ベテラン担当者ほど、図面に書いていないことまで想像して拾っています。「この機器ならこの付属品が必要になる」「この仕様なら保温も必要だろう」「この現場条件なら支持材が増える」「改修だから撤去費も見ておいた方がいい」といった補正です。

本人にとっては当たり前でも、若手から見ると「なぜそれを拾ったのか」が分かりません。これが属人化の大きな原因です。

ベテランの判断基準がExcelに残っていない

多くの会社では、最終的な数量はExcelや見積ソフトに残っています。しかし、なぜその数量になったのかは残っていません。

「空調機1台につき、この付属品を確認する」「この種類の衛生器具なら、この部材もチェックする」「この仕様書の記載があったら追加項目を見る」という判断基準が、ベテランの頭の中だけにある状態です。AIを導入する前に、この判断条件を少しずつ表へ出していくことが重要です。

AI拾いツールと生成AIは何が違う？どちらを選ぶべきか

専用AI拾いツールが向いている会社

図面の拾い出しを効率化する方法は、大きく分けると専用の拾い出し・積算ツールと、生成AI＋Excelがあります。どちらかが絶対に優れているわけではなく、会社の規模や案件数によって向き不向きがあります。

専用ツールを検討しやすいのは、毎月大量の図面を処理している、同じ形式の図面を繰り返し扱う、積算担当者が複数人いる、拾いそのものの自動化効果が大きい、専用ツールの運用担当を置ける、導入費を回収できるだけの処理量がある会社です。

月100件の図面を処理する会社と月5件の会社では、同じ専用システムでも費用対効果がまったく違います。

生成AI＋Excelが向いている会社

従業員30名以下、積算担当が1〜2名、現在Excelで拾い表を作っている、既存の見積ソフトを変えたくない、案件ごとに図面形式が違う、まずは小さく試したい、拾いそのものより確認時間を減らしたい会社は、生成AI＋Excelから試す価値があります。

重要なのは、現在の仕事のやり方を全部変えなくてよいことです。まずは「今ある図面」「今あるExcel」「今ある見積ソフト」をそのまま使い、その間にAIを挟みます。

専用ツールを買う判断基準

判断するときは、機能の多さではなく費用対効果を見ます。先に専用ツールを購入してから使い道を探すのではなく、まず生成AIでどの工程に効果があるかを確認し、処理量が多くなった段階で専用ツールへ進む方法もあります。

AI導入の前にやる「お膳立て」｜拾い表と部材マスタをExcelで整える

まず現在の拾い表を捨てない

AIを使えば、整理されていないデータでも自動的に全部きれいになるわけではありません。むしろAIを活用するほど重要になるのが入力側の整理です。

AI導入というと新しいシステムへ全部移行しなければならないと思いがちですが、最初は現在使っているExcelの拾い表をそのまま活用して構いません。重要なのは、AIと人が同じ項目名で比較できる状態を作ることです。

最低限そろえたい項目

おすすめなのは、分類、部材名、規格、単位、数量、根拠となる図面番号、備考、要確認事項です。図面番号を入れておくと、AIが差異を指摘した後に元図面へ戻りやすくなります。

要確認事項も重要です。AIが判断できない内容は、無理に数量を確定させず「要確認」として残します。

部材名の表記揺れを減らす

同じ部材を「LED照明」「LED器具」「照明器具」「LEDライト」など、担当者ごとに別名で入力していると、AIによる比較精度も落ちます。完全に統一する必要はありませんが、よく使う部材は標準名称を決めておくとよいでしょう。これはAIのためだけでなく、担当者が増えたときの教育にも役立ちます。

過去案件から「いつも確認する項目」をマスタ化する

さらに効果が高いのが、ベテランの確認項目をExcelへ出していくことです。例えば、空調機なら冷媒配管・ドレン・電源・リモコン・架台、洗面器なら給水・排水・止水栓・トラップ、照明器具なら器具・取付方法・電源・非常用区分、屋外配管なら保温・防水・支持方法といった形です。

これがあると、AIに「今回の拾い表に確認漏れがないか」と比較させやすくなります。

実践｜図面・仕様書からAIで部材候補を出し、拾い表と突き合わせる流れ

STEP1：対象図面と仕様書を整理する

最初から本番案件で始めるより、まず過去に見積が完了している案件で試すことをおすすめします。正解となる拾い結果があるため、AIがどこまで使えるか比較しやすいからです。

まずAIへ何を確認させるのか決めます。電気工事なら電灯設備図、コンセント設備図、幹線図、機器表、特記仕様書などです。最初から何十枚もまとめて確認するより、「まず照明だけ」「まず空調機だけ」というように範囲を絞った方が検証しやすくなります。

生成AIへ図面や仕様書をアップロードする場合は、利用するサービスのデータ利用条件や社内の情報管理ルールも確認してください。施主情報や機密情報が含まれる図面を、社内ルールを確認せず入力する運用は避けるべきです。

STEP2：AIに部材・機器の候補を一覧化させる

ここで重要なのが、AIへいきなり「正しい数量を出して」と頼まないことです。例えば「この図面から照明設備に関係すると考えられる項目を抽出し、図面番号、部材候補、確認箇所の一覧にしてください。判断できないものは『要確認』としてください」という考え方です。

目的は正解表を作ることではなく、人が確認する候補表を作ることです。

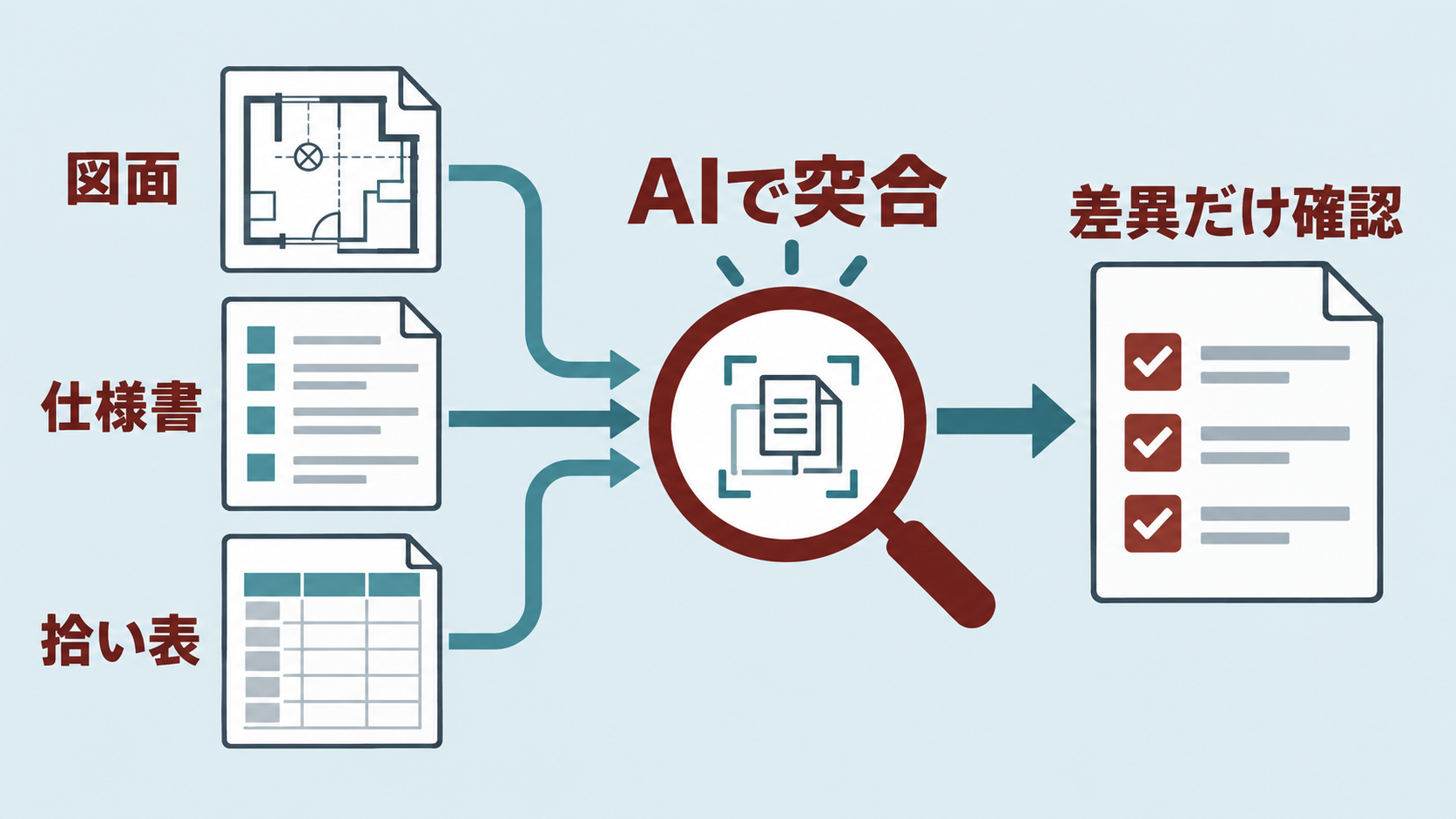

STEP3：現在の拾い表とAI抽出結果を突き合わせる

次に、人が作った拾い表とAIの候補表を比較します。AIには「次の2つの表を比較し、不一致だけを分類してください」と指示します。

分類は、図面候補にはあるが拾い表にない、拾い表にはあるが図面側の根拠が不明、数量が一致しない、規格が一致しない、仕様書確認が必要、判断不能、といった形にすると分かりやすくなります。

STEP4：差異だけを一覧にする

例えば100項目ある拾い表のうち、AIが「確認が必要」としたものが12項目だったとします。担当者は100項目全部を最初から見直すのではなく、12項目を重点確認するという働き方へ変えられます。

もちろんAIが見逃す可能性もあるため、最終確認そのものをなくすわけではありません。しかし「何を見るべきか」という優先順位付けには使えます。

STEP5：人が元図面へ戻って確認する

最後は必ず人が元図面へ戻ります。AIから「数量が違います」と言われても、そのままAI側へ合わせてはいけません。図面改訂前後の違い、重複している記号、参考図、工事範囲外、支給品、別途工事、既設利用などが理由かもしれません。

AIがするのは「ここが違います」までです。「どちらが正しいか」は人が決めます。

電気・空調・給排水でAIに確認させるポイントは違う

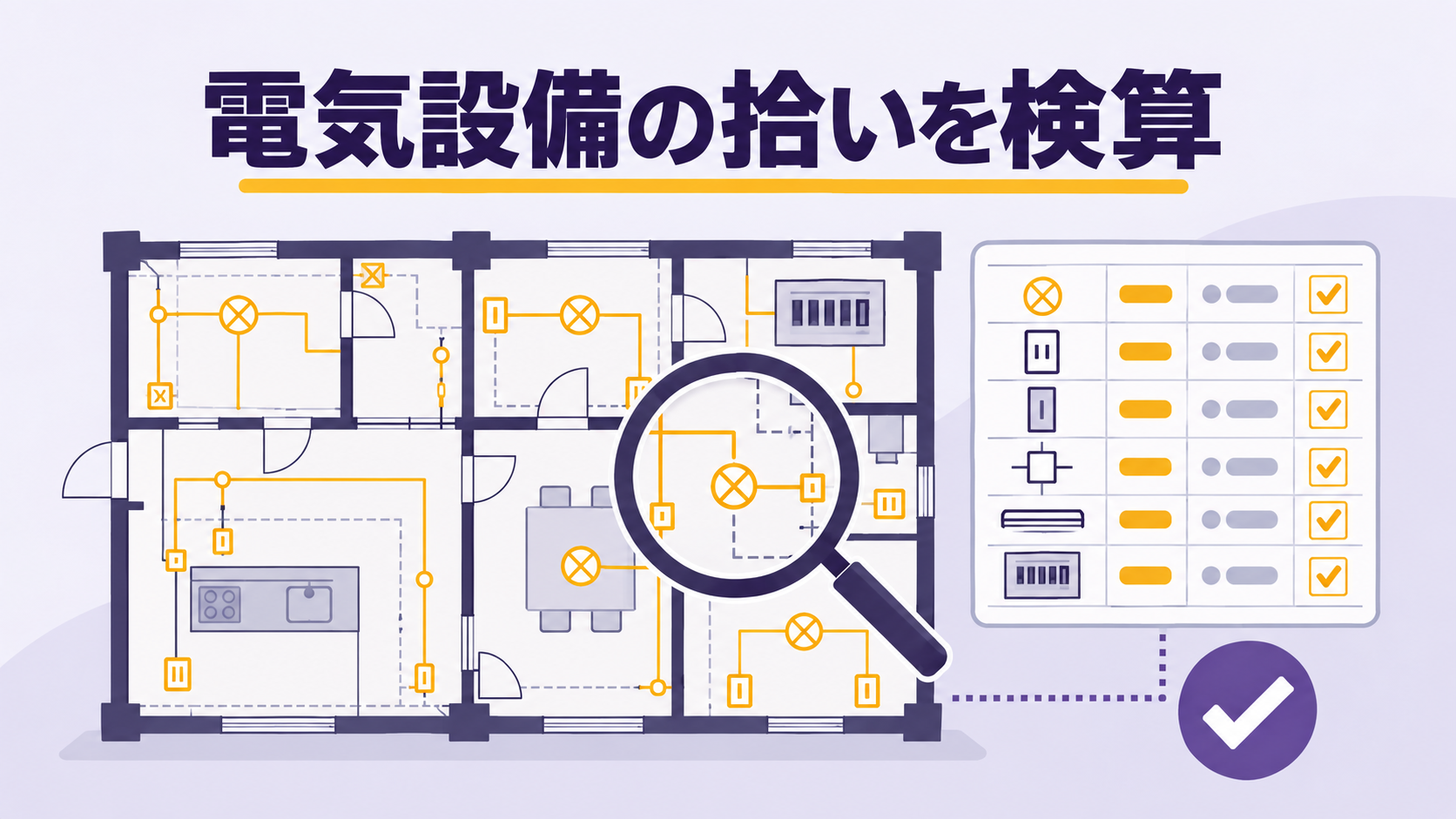

電気工事｜機器・器具・配線・系統の関係を見る

電気工事では、照明器具、コンセント、スイッチ、分電盤、動力盤、幹線、配線、配管、弱電機器、防災設備などを扱います。ここで注意したいのは、記号数だけを数えればよいとは限らないことです。

照明器具でも、一般照明か非常照明か、埋込か直付か、調光対応か、取付条件は何かによって見積条件が変わります。AIには器具数を確定させるより、拾い表と機器表の型式が一致しているか、特記仕様に追加条件がないかを確認させる方が安全です。

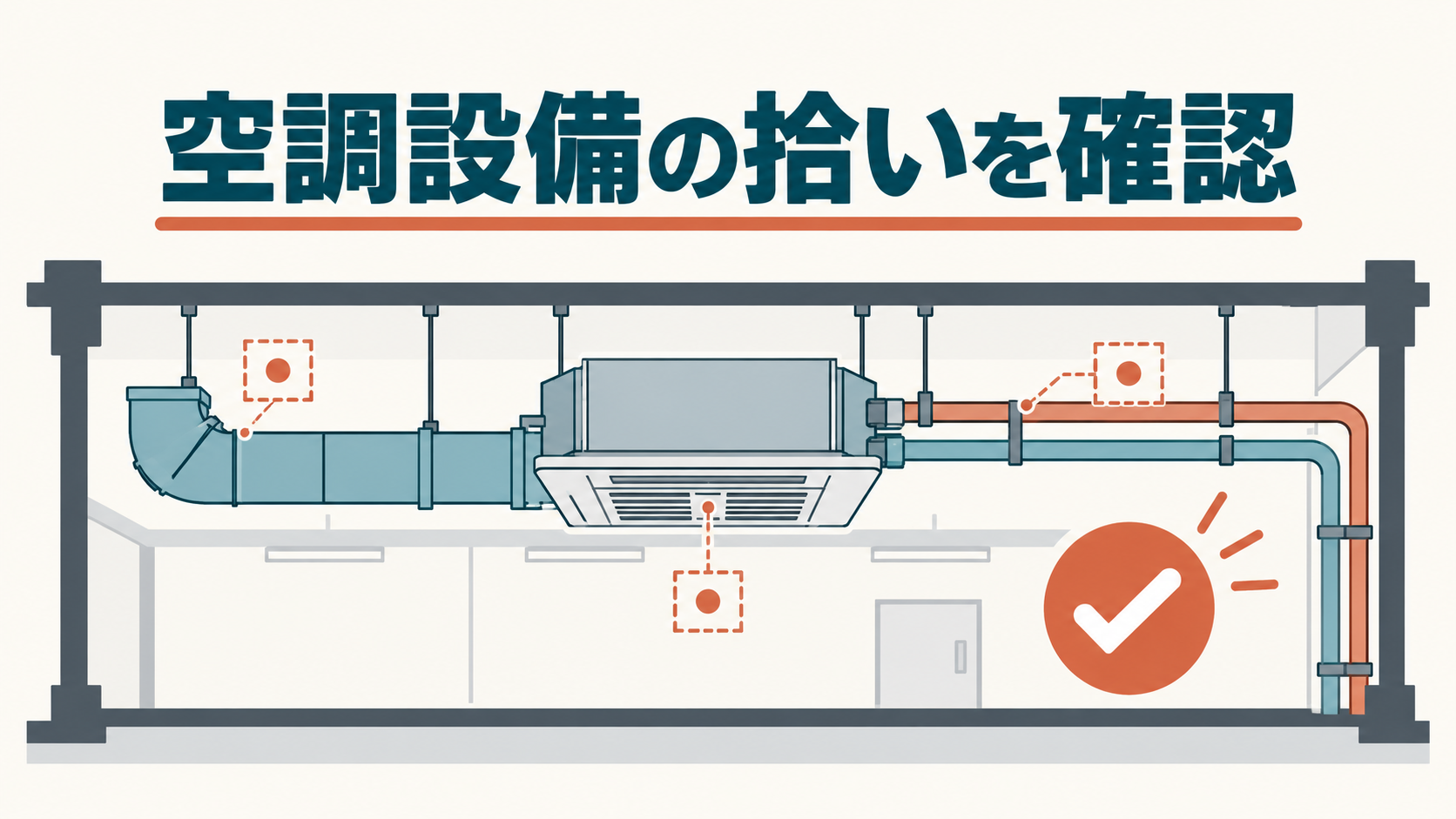

空調工事｜機器と配管・ダクト・付属品を分けて確認する

空調設備では、室内機、室外機、冷媒配管、ドレン配管、ダクト、吹出口、吸込口、リモコン、防振、架台など、多くの関連項目があります。機器だけ拾えていても、周辺部材が抜ければ見積は不足します。

そこで「室内機Aに対して確認すべき付属項目が拾い表にあるか」という見方が有効です。ただし、配管延長やダクト長などは図面縮尺や施工条件に左右されるため、AIの出力だけで確定しないようにします。

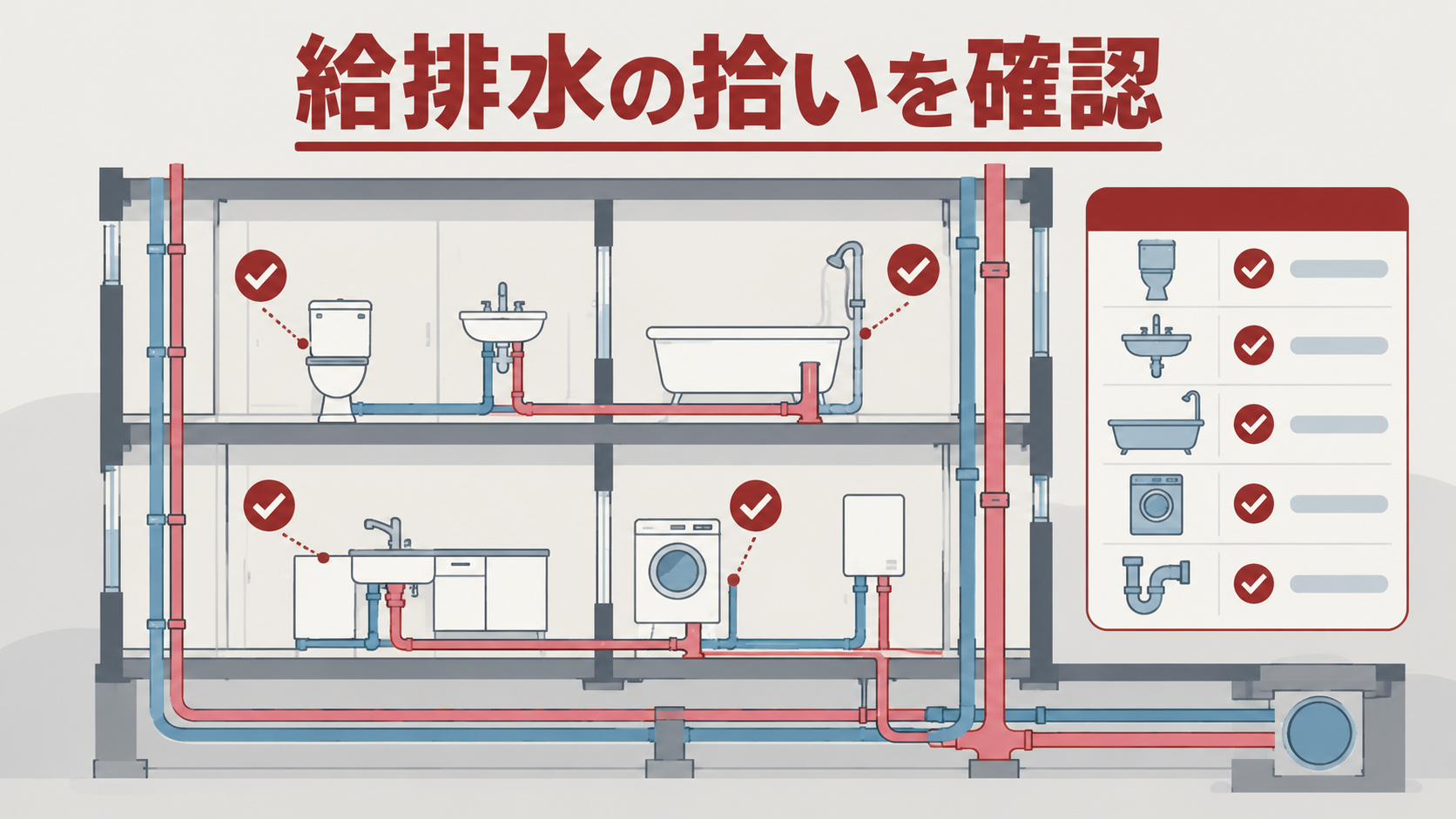

給排水工事｜器具・配管・継手・系統条件を分ける

給排水設備では、洗面器、大便器、小便器、流し、給水配管、給湯配管、排水配管、通気配管、バルブ、ポンプなどを扱います。ここでも器具台数と材料数量は別です。

例えば洗面器1台に対して、給水、排水、止水、トラップなど、関連する確認項目があります。こうした関係をマスタにしておくと「洗面器は拾ってあるが関連項目が不足していないか」をAIにチェックさせやすくなります。

3業種共通｜AIに「分からないものを分からないと言わせる」

AI活用で非常に重要なのが、答えを無理に出させないことです。「判断できない場合は推測せず『要確認』と表示してください」という条件を最初から与えます。

積算業務では、自信満々の間違いより「ここは判断できません」と出してくれた方が安全です。AIの使い方を社内で決めるときも、不明箇所は人へ戻すルールを明確にしておきましょう。

ここはAIに決めさせない｜人が必ず確認する箇所

施工条件

同じ配管10mでも、天井内、高所、狭所、屋外、ピット内、既設設備が密集している場所では施工性が違います。図面から数量が読めても、現場でどれだけ手間がかかるかは別です。

現場の納まり

設備工事では図面どおりに施工できないこともあります。梁、既設設備、天井高さ、他業種との取り合いなどを考える必要があります。AIが図面を読めたとしても、実際の納まりまで保証してくれるわけではありません。

仕様書・特記仕様・図面の優先関係

図面と仕様書で記載が違う場合もあります。AIが自動的に正しい方を決めるのではなく、「記載が一致していない」と知らせる役割に留めます。そのうえで、契約図書や発注者への確認など、会社の通常の手順に従って判断します。

数量から見積金額へ変換する最終判断

数量が合っていても、金額が正しいとは限りません。材料単価、仕入先、歩掛、人工、諸経費、施工難易度などを考慮する必要があります。特に最終見積金額は会社の利益に直接関係するため、AIの提示額をそのまま採用せず、自社の単価や条件で確定してください。

活用イメージ｜拾いから見積提出までの日数と手戻りを減らす

想定例：電気工事会社

従業員15名程度の電気工事会社で、見積の拾いをベテラン担当者1人が行っているケースです。従来は拾い完了後に担当者本人が図面をもう一度見直していました。案件が重なると確認が後回しになり、提出直前に慌てて再確認する状態です。

そこで、従来どおり担当者が拾う→拾い表をExcelで整理→AIで図面候補と拾い表を比較→不一致だけ一覧化→ベテランが不一致を確認、という順番に変更します。この方法なら、ベテランの判断そのものをAIに置き換える必要はありません。「全部見直す」作業を「AIが指摘した場所を重点的に見る」作業へ変えることが狙いです。

想定例：空調設備会社

空調設備会社では、機器数量は合っていても、付属部材や仕様条件の確認で手戻りが発生することがあります。そこで、図面だけではなく仕様書もAIの確認材料に使います。

「室内機一覧」「拾い表」「仕様書から抽出した注意条件」を比較し、「機器はあるが付属項目の確認が必要」という候補を出させます。最終的な必要部材は担当者が決めますが、仕様書の読み飛ばし防止に使えます。

想定例：給排水設備会社

若手社員にも拾い作業を任せたいものの、最終チェックがベテランへ集中している会社を想定します。若手が作った拾い表をいきなりベテランへ回すのではなく、一度AIでチェックします。

AIが「器具はあるが関連項目が見当たらない」「数量が別表と一致していない」「図面番号の記載がない」「仕様確認が必要」といった候補を出します。若手自身が一度修正してからベテランへ渡せば、教育にも使えます。AIは若手の代わりに考えるのではなく、若手が自分で確認するためのチェック役として使うイメージです。

拾い結果を見積ソフトへ転記する作業は別に自動化できる

拾い表を共通フォーマットにすると次工程へつなぎやすい

図面の拾い出しが終わった後には、見積ソフトへの入力が待っています。「拾いはExcel」「見積は専用ソフト」という会社も多いでしょう。だからといって、AIを導入するために現在の見積ソフトを変更する必要はありません。

拾い表を部材コード、部材名、規格、単位、数量のように一定の形式へ整えておくと、見積ソフト側の入力項目に合わせた形式へExcelを整えたり、入力用データを作ったりする仕組みも検討できます。

見積ソフトそのものを変更する必要はない

「うちの会社は昔からこの見積ソフトだからAIは使えない」と考える必要はありません。AIは見積ソフトそのものに入れなくても使えます。「図面→Excel拾い表→AIで確認→既存見積ソフト」という形です。今回は「拾い出しと検算」に絞って説明していますが、その後の転記業務も別の改善対象になります。

設備工事会社がAI導入で持ちやすい3つの思い込み

「AIに詳しい人がいないから無理」

実は、最初からAI専門担当者が必要とは限りません。むしろ重要なのは、現在の拾い作業を説明できる人です。「何を見ているのか」「どこでミスしやすいのか」「どこを必ず確認するのか」が分かれば、それをAIへ与えるルールに変えられます。最初は複雑なシステム開発をする必要もありません。Excel1枚と過去案件1件から始めても構いません。

「本当に生産性が上がるのか分からない」

AIを導入しただけで必ず生産性が上がるわけではありません。そのため、最初は効果を測ります。過去案件を使って、人だけで確認した場合の時間、AIを使って確認した場合の時間、AIが指摘した件数、実際に有効だった指摘、不要だった指摘を比較します。これなら「AIがすごいかどうか」ではなく、自社の仕事で使えるかを判断できます。

「うちの見積ソフトは決まっているから変えられない」

AI導入と見積ソフト入れ替えは別の話です。今の見積ソフトを残したままでも、その前工程である図面整理、仕様書確認、拾い表作成、数量チェック、抜け漏れ確認にはAIを使えます。「システムを全部入れ替えるDX」ではなく、今の仕事の一部分だけをAIで軽くする、と考える方が中小設備工事会社には導入しやすい場合があります。

まとめ｜高額ツールを買う前に「AI検算」から始める

図面の拾い出しをAIで効率化すると聞くと、「図面を入れれば全部自動で数量が出る」という仕組みを想像しがちです。しかし、電気・空調・給排水設備の積算では、図面だけで判断できないことが多くあります。

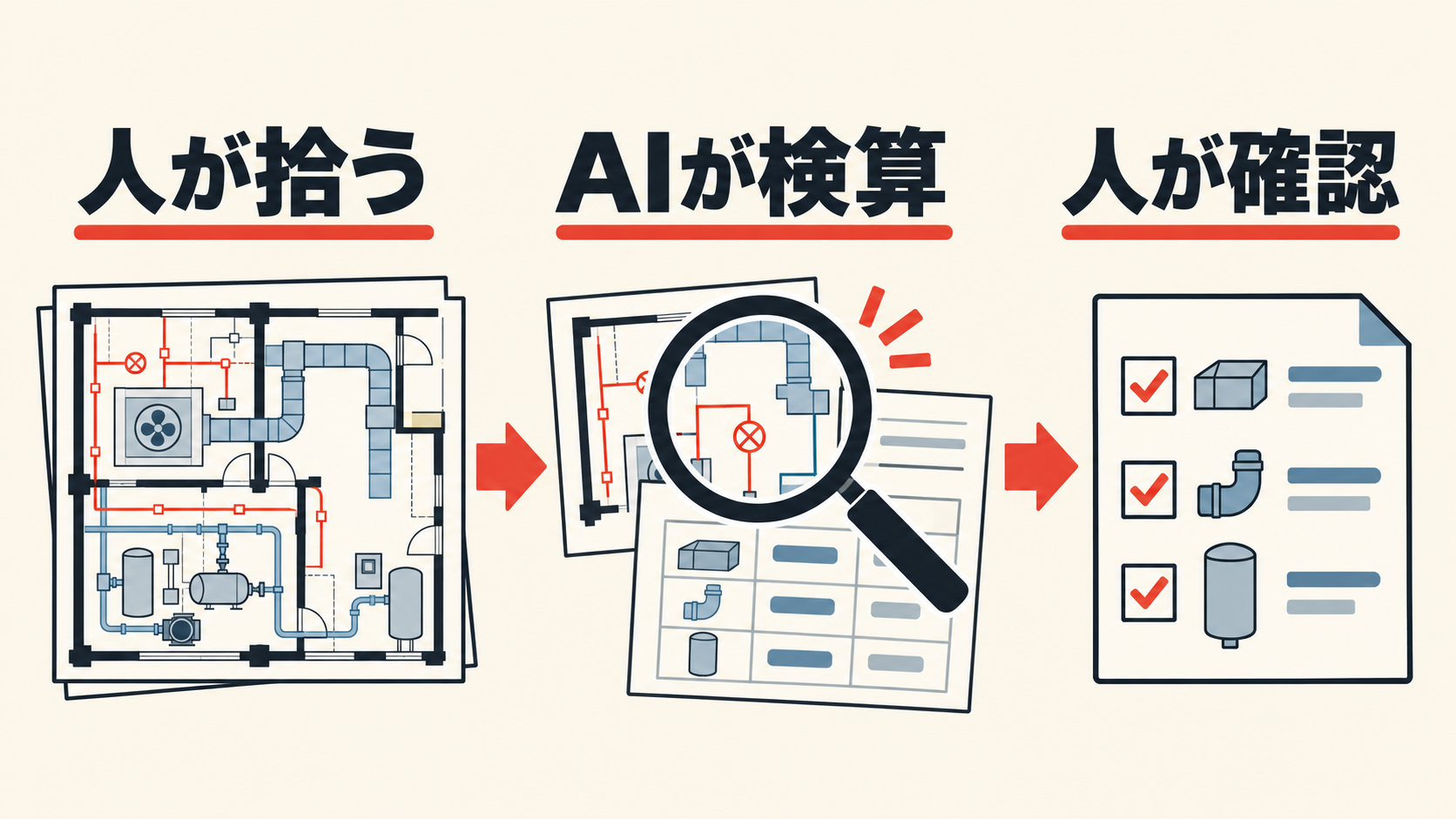

そのため、従業員30名以下程度の設備工事会社が最初に取り組むなら、「人が拾う→AIが検算する→人が判断する」という役割分担がおすすめです。

AIへ任せるのは、部材候補を探す、仕様条件を抜き出す、拾い表と比較する、数量の差を見つける、抜けている可能性を知らせる、要確認箇所を一覧にするといった「お膳立て」です。最終的な数量、施工条件、単価、金額、安全上の判断は人が行います。

また、AI導入のために今のExcelや見積ソフトを全部捨てる必要もありません。まずは現在の拾い表を整え、過去案件1件でAIによる検算を試してみてください。そこで効果が確認できれば、仕様書との突合、若手の拾いチェック、見積ソフトへの転記などへ段階的に広げていけばよいでしょう。

専用のAI拾いツールが必要になる会社もあります。しかし、最初から高額なシステムを購入するのではなく、自社のどの工程にAIが効くのかを確かめてから投資判断をすることが、中小設備工事会社にとって現実的な進め方です。

専用ツールと生成AI＋Excelの比較表

※専用ツールの機能や価格は製品・契約内容によって異なります。実際の導入判断では最新の公式情報と自社の処理量を確認してください。

拾い表の最低限の型（例）

FAQ

生成AIだけで図面の数量拾いを完全自動化できますか？

完全自動化を前提にするのはおすすめできません。設備工事の拾い出しには、図面だけでは判断できない施工条件、仕様書、特記仕様、既設設備との取り合いなどがあります。生成AIは「数量を確定する担当」ではなく、「候補抽出・突合・抜け漏れ確認」に利用し、最終数量は人が確認する運用が安全です。

電気工事の拾い出しにも生成AIは使えますか？

使える場面があります。例えば、拾い表と機器表の比較、仕様書から関連条件を抜き出す、拾い表と図面上の候補を比較するといった作業です。ただし、配線経路や施工条件、最終数量などは人が確認してください。

Excelで作っている現在の拾い表をそのまま使えますか？

多くの場合、現在のExcelを土台にして始められます。新しいシステムへ全面移行するより、まず既存の拾い表について部材名、規格、単位、図面番号などの項目を整理し、AIが比較しやすい形へ整える方法がおすすめです。

AI拾い出し専用ツールを購入した方がよい会社は？

毎月大量の図面を扱う会社、同じ形式の図面を継続的に処理する会社、拾いそのものを大幅に自動化したい会社は専用ツールを検討する価値があります。一方、案件数がそれほど多くない会社や、現在のExcel・見積ソフトを維持したい会社は、生成AIによる検算から始めて費用対効果を確認するとよいでしょう。

図面や仕様書を生成AIへアップロードしても大丈夫ですか？

利用する生成AIサービスの契約条件、データ利用条件、会社の情報セキュリティルールによって判断が必要です。施主情報、個人情報、機密性の高い図面などを扱う場合は、サービス側のデータの取り扱いと社内ルールを事前に確認してください。
